TBLMa 系列脈沖布袋除塵器的用途及適用范圍
TBLMa 系列脈沖布袋除塵器是一種高效除塵設備，利用纖維織物對粉塵的過濾作用進行除塵，從除塵器排出的空氣的含塵濃度達到衛生標準。使用與糧食、食品、飼料、輕工、礦山、水泥等行業的除塵和粉塵回收作業。它的處理能力大，除塵效果高，結構簡單，工作可靠。
TBLMa 系列脈沖布袋除塵器的的結構組成

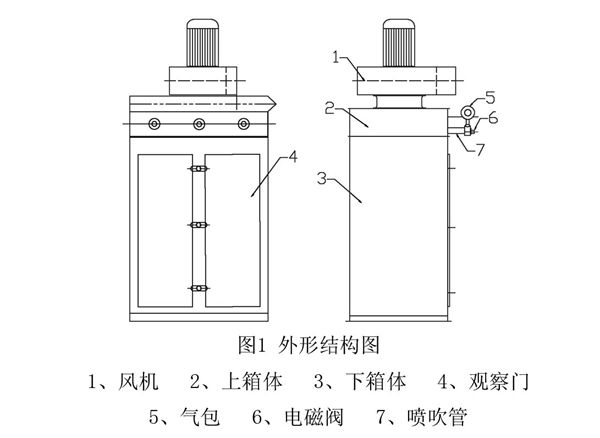

TBLMa 系列脈沖布袋除塵器主要有風機、上下箱體、濾袋部分、電磁閥、氣包、噴吹管等幾部分構成。
TBLMa 系列脈沖布袋除塵器的工作原理
TBLMa 系列脈沖布袋除塵器利用由纖維織制物制成的濾袋對粉塵的過濾作用，使含塵氣流得到凈化。當粉塵在濾袋上集結到一定程度時，借助于壓縮空氣以脈沖的形式對濾袋進行噴吹清理，從而達到清理濾袋的目的。TBLMa 系列脈沖布袋除塵器采用圓形布袋，在風機的吸引下，含塵空氣由下箱體底部進風口進入吸塵室箱體，塵粒被阻留在濾袋外壁，透過濾袋凈化后的空氣從風機出風口排出。隨著濾袋表面塵粒的增加，除塵器阻力也相應增大，逐漸消弱過濾能力，當阻力達到一定程度時，需要進行清灰處理。此時脈沖控制儀定期發出信號，循序打開電磁脈沖閥，使氣包內的壓縮空氣通過脈沖閥經噴吹管上的小孔，噴射出一股高速高壓的引射氣流進入濾袋，是濾袋急速膨脹，隨后噴吹中指，濾袋又急劇收縮，如此一脹一縮，使積附在濾袋外壁的塵料抖落，保證濾袋處于良好的工作狀態。由于清灰過程是依次進行的，始終不切斷含塵空氣，所以在除塵器的工作過程中，其除塵能力基本保持不變。為了適應不同工況的使用要求，脈沖控制儀的脈沖間隔，脈沖寬度可以任意調整。
|
型號 |
過濾面積（㎡） |
設備阻力（Pa） |
除塵效率（%） |
風量（m3/h） |
風壓（Pa） |
功率（KW） |
|
TBLMa6 |
8 |
≤800 |
≥99 |
1131-2536 |
994-606 |
1.5 |
|
TBLMa9 |
9 |
1688-3517 |
1300-792 |
2.2 |
||
|
TBLMa12 |
16 |
2664-5268 |
1578-989 |
3.0 |
||
|
TBLMa24 |
20 |
2664-5268 |
1578-989 |
3.0 | ||
|
TBLMa48 |
40 | 4012-7419 | 2014-1320 |
5.5 |
||
|
TBLMa60 |
50 | 5712-10562 | 2554-1673 | 7.5 |
注：技術參數及設備外形如有變動，恕不另行通知，請以發貨具體型號為準。
